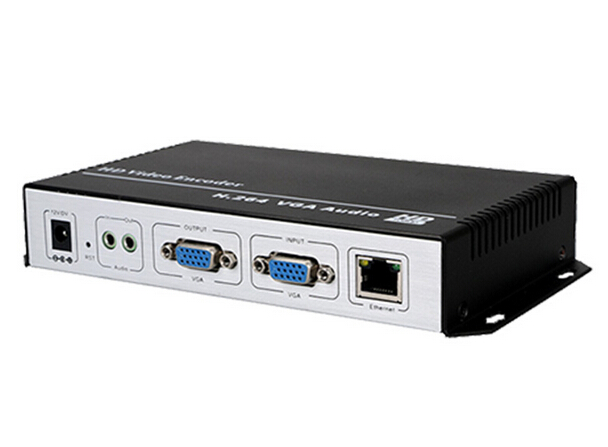

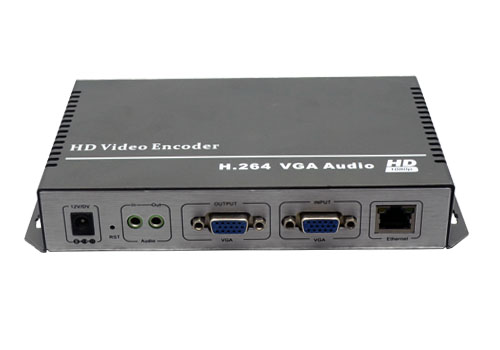

一.產品概述：
VGA高清編碼器（采集盒）是目前市場上清晰度最高的編碼器。只需要占用較小的帶寬，即可獲得高清晰度的視頻信號。該產品采用H.264編碼格式，可同時對視頻音頻進行編碼。輸出TS雙碼流設計，可根據不同需要設置每一路的輸出碼流分辨率，該設備具有高集成，低成本的優勢，可廣泛應用于各種數字電視播出系統中。支3U結構，一臺機箱可插入16張采集卡，雙電源冗余結構，系統更穩定。完美支持VLC解碼。
二.主要功能：
◇ 面支持ONVIF協議,可支持NVR錄播
◇ 用標準H264編碼
◇ 頻編碼支持MPEG1 Audio Layer 2
◇ BR/VBR/ABR碼率控制，16kbit/s～16Mbit/s
◇ 絡接口采用1000M 全雙工模式
◇ 持UDP、HTTP、RTSP、RTMP、ONVIF協議，支持單播及組播
◇ 出視頻流格式：TS/VES/AES流等
◇ EB操作界面，中英文配置界面可選
◇ 網絡管理(WEB)
◇ 持雙碼流輸出
◇ 持流分辨率設置
◇ 持多品牌機頂盒解碼
◇ 持局域網LAN、廣域網WAN傳輸
三. 技術參數：
視頻 | 參數 |
輸入輸出 | 1路VGA輸入，1路VGA環出 |
分辨率 | 1920×1080@60HZ向下兼容 |
編碼 | H.264/AVC High Profile Level 4.0(高清) |
碼率 | 0.8Mbps~12Mbps |
碼率控制 | CBR/VBR/ABR |
GOP類型 | 可調 |
視頻預處理 | 去隔行，噪聲抑制，銳化 |
音頻 | |
輸出 | 一路音頻輸出 |
編碼格式 | AAC、MP3 |
采樣率 | 自適應、輸出采樣率可選 |
比特率 | 32K，44.1K，48K，64K，96K，128K，160K，192K |
采樣精度 | 24 bit |
碼率 | 64Kb/s~384Kb/s |
系統 | |
RJ45 | 1000M網口 |
支持協議 | HTTP，UTP，RTSP，RTMP，ONVIF 協議 |
配置界面 | WEB操作界面 |
升級 | 可通過網絡進行軟件升級 |
其它 | |
尺寸 | (寬x長x高) 170*100*30mm |
重量 | 單臺0.5KG |
溫度范圍 | 0~45℃(工作)，-20~80℃(存儲) |
電源 | 12V /1A |
功耗 | 5W/1路 |

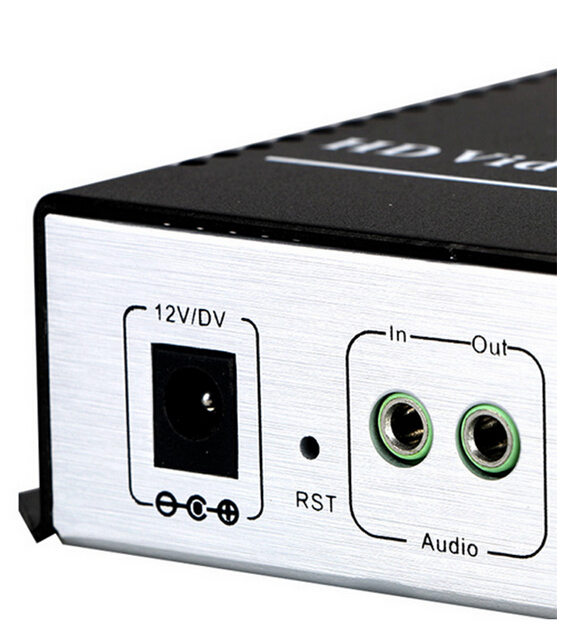

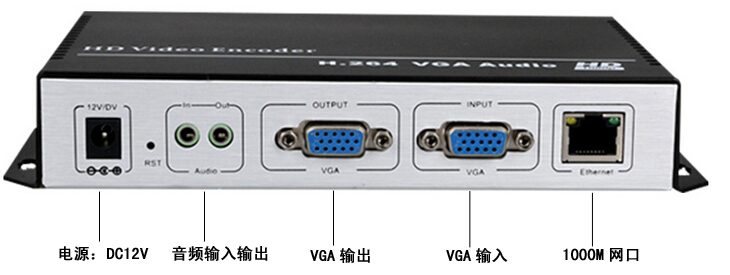

四.接口接口說明：
說明：
a) 電源輸入----- 12V/DC 輸入接口，采用12V1A電源，如果是5V輸入時，選用5V/2A
b) 初始化按鈕------用于復位設備，當開機后，按住不放10后，設備IP恢復至出廠IP，192.168.0.31
c) 視頻輸入------用于輸入高清HDMI、SDI、VGA、Audio信號。
d) 1000M網口------1000M以太網接口。
e) 狀態指示-------正常工作時，會閃動。當按住復位鈕時，會快速閃動。
f) 電源指示-----用于指示電源是否正常。

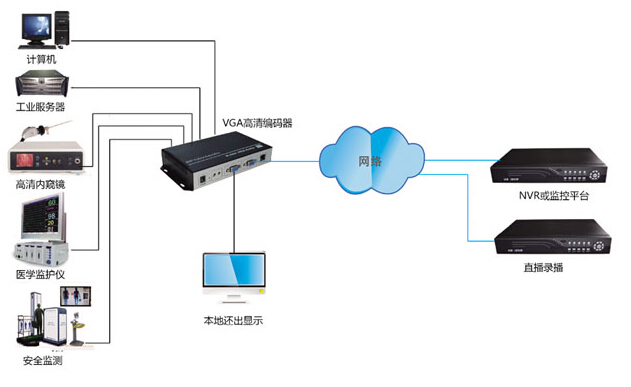

五.連接示意圖：
六.應用范圍：
1、網絡電視高清編碼器
2、可接入NVR硬盤錄像機
3、數字標牌高清流服務器
4、視頻會議系統視頻服務器
5、網絡會議系統視頻采集
6、代替高清視頻采集卡
7、酒店賓館有線電視系統
