HDMI字幕機疊加視頻效果：http://v.youku.com/v_show/id_XMTcxNjM3NTkzMg==.html
一．主要功能：
◇ 支持多種信號輸入：1路復合視頻、1路VGA、1路HDMI、1路USB（接U盤）輸入，所有輸入信號可疊加字符；所有輸入信號均內嵌或綁定外置音頻；
◇ 高清HDMI輸出：1路HDMI信號輸出，輸入、輸出最高支持1920*1080信號；
◇ 支持字幕滾動及靜態字符疊加，字幕滾動速度分中速，快速可調；
◇ 支持中英文字符疊加器，可疊加128個字符，64個漢字；
◇ 字體顏色可選：紅、綠、黃、藍、黑、白；
◇ 字符背景顏色可選：紅、綠、黃、藍、黑、白、透明；
◇ 字體默認為宋體，字體大小分大、中、小可調；
◇ 字符位置：分上、下，設置字符在屏幕頂端或屏幕底端顯示；
◇ 可快捷選擇字幕的打開與關閉。
二．技術參數：
名稱 | 規格 |
輸入信號 |
|
VGA信號 | HD15接口，綁定1路3.5音頻接口；
支持640x480/85HZ 至 1920x1080/60HZ； |
HDMI信號 | HDMI1.4(HDCP1.3) DVI1.0，HDMI內嵌音頻； |
視頻信號 | 自動識別NTSC、PAL或SECAM制式，綁定1路3.5音頻接口； |
USB(U盤） | 標準USB，2.0接口，可接U盤，內嵌音頻；
支持視頻、圖片、MP3、TXT格式播放； |
輸出信號 |
|
HDMI輸出接口 | 1路HDMI輸出，支持1920x1080P/60HZ、1280x720/60HZ、1024x768/60HZ； |
音頻輸出 | 3.5音頻接口，支持左右聲道立體聲，音視頻信號同步切換； |
|
|
控制方式 | 遙控器、RS-232串口； |
供電 | DC-12V |
功耗 | 10W以下 |
三．拓撲圖：

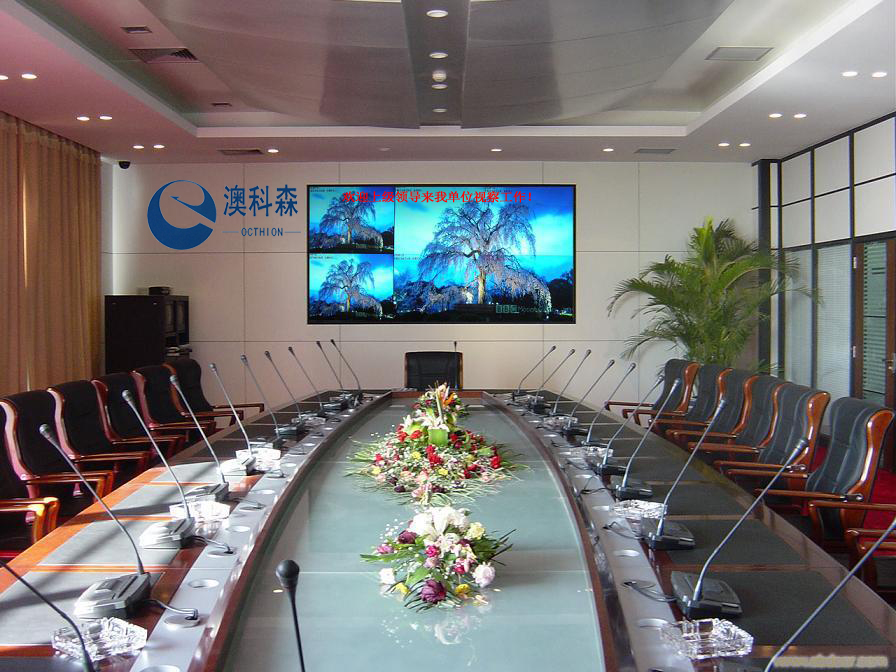

四．效果圖：
