一、產品介紹：

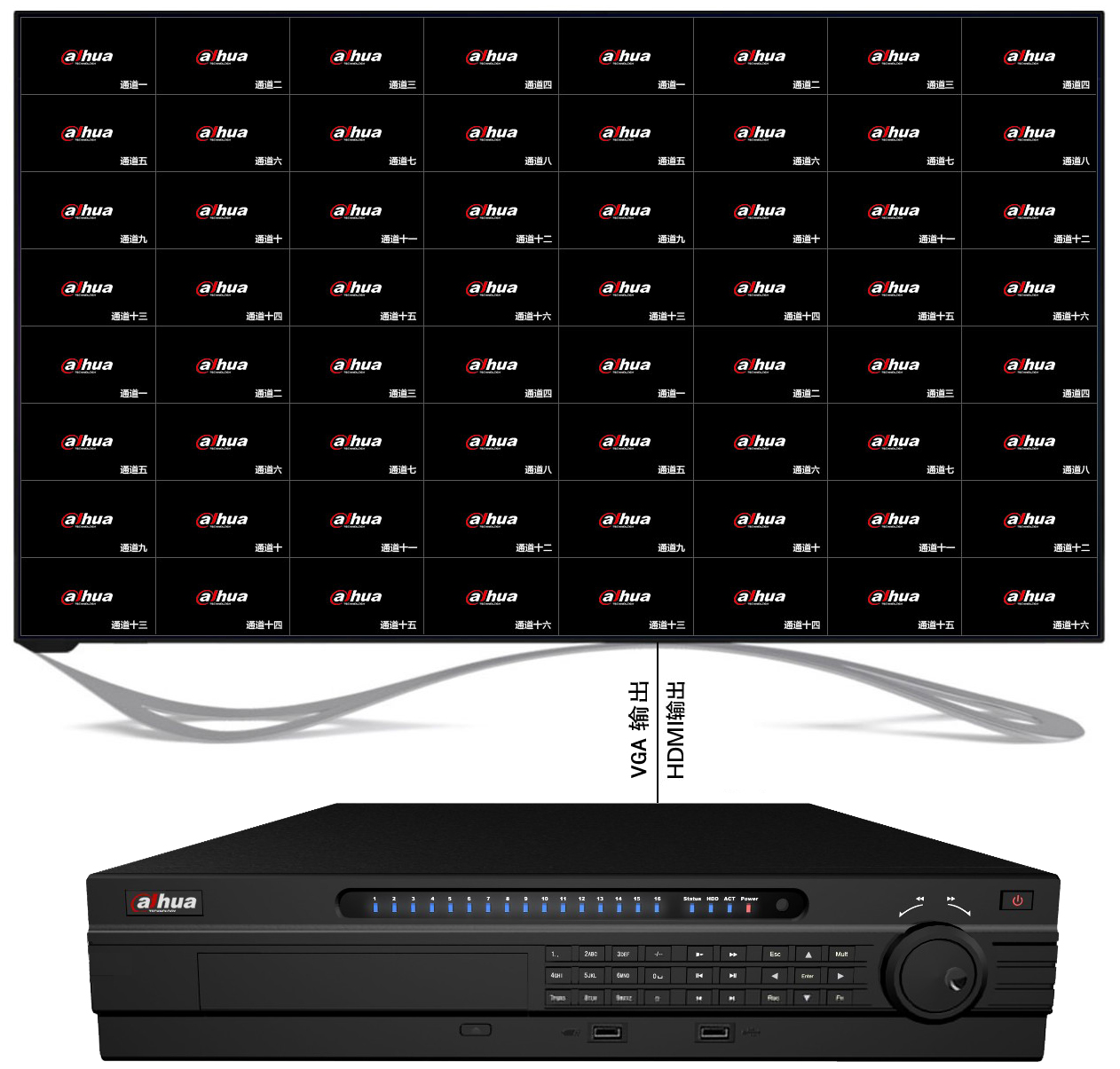

      NVR或DVR等其它圖像處理設備通常輸出一路信號，以多畫面分割的形式在一個監視器上同時顯示多個攝像頭信號。由于圖像太多尺寸太小而造成操作人員難以觀察監控畫面內容，或者由于畫面太小產生視覺疲勞，不利于監控。如下圖：

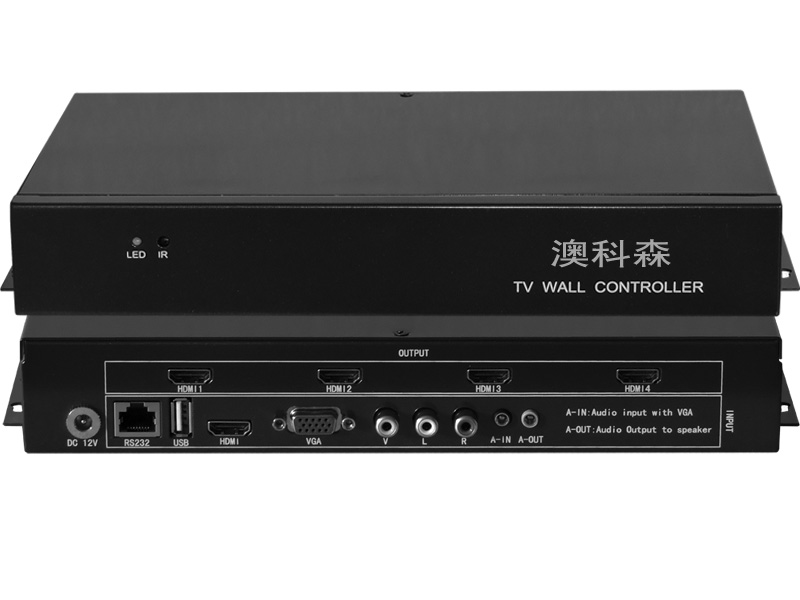

       WS-JM9401的主要功能是將NVR或都DVR里面多分割視頻信號解碼成多路HDMI信號輸出，使每個攝像頭信號單獨顯示在每個液晶屏或者視頻電視墻上面。產品支持1路復合視頻、1路VGA、1路HDMI、1路USB信號輸入，可定制解碼輸出2至25路HDMI信號輸出，解碼2至25路攝像頭信號。

二、系統拓樸圖

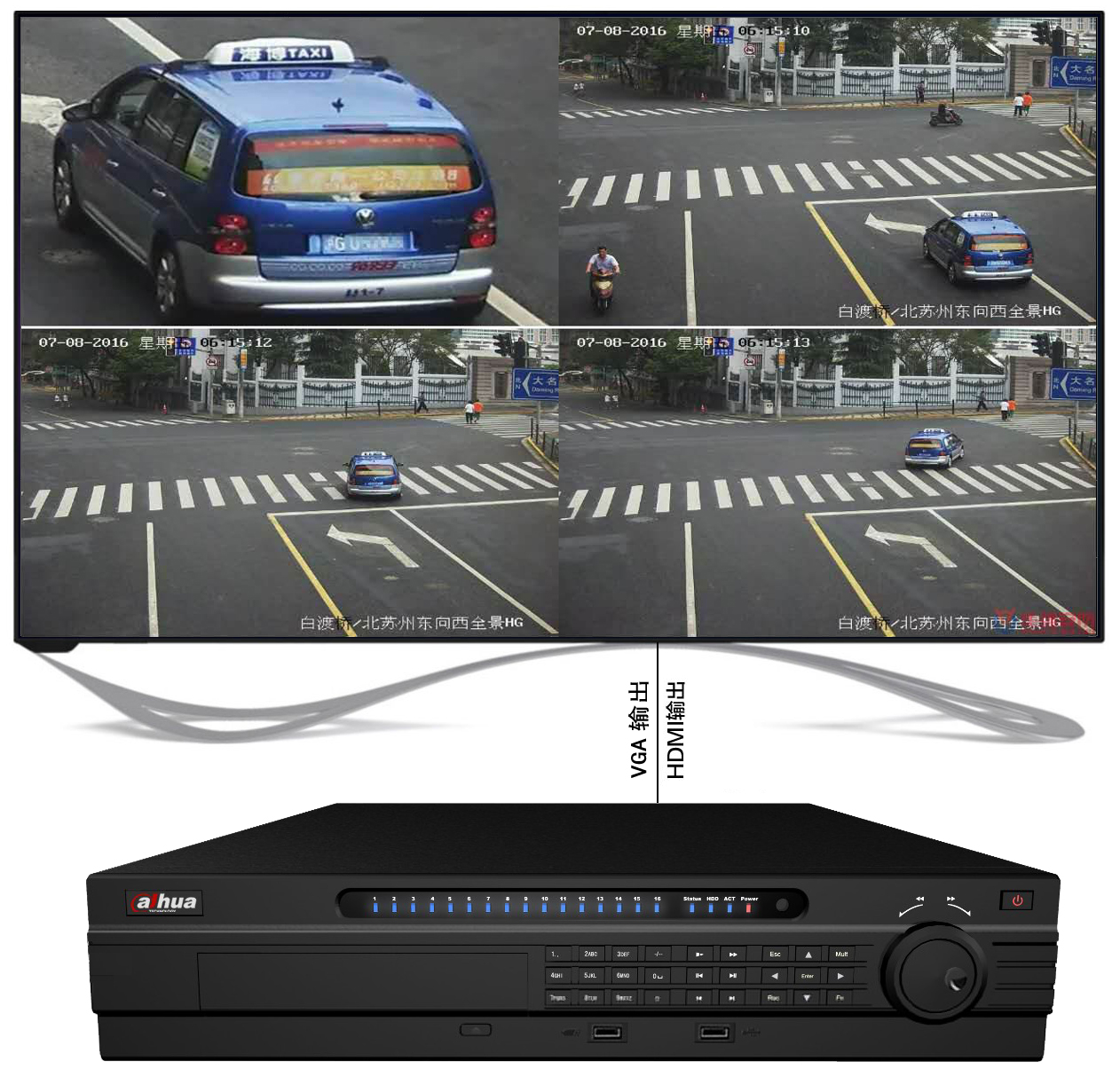

    解碼前效果：普通NVR或DVR使用方法，接一個顯示單元，單個顯示單元可以同時顯示多個攝像頭的信號，按四路舉例如下圖所示：

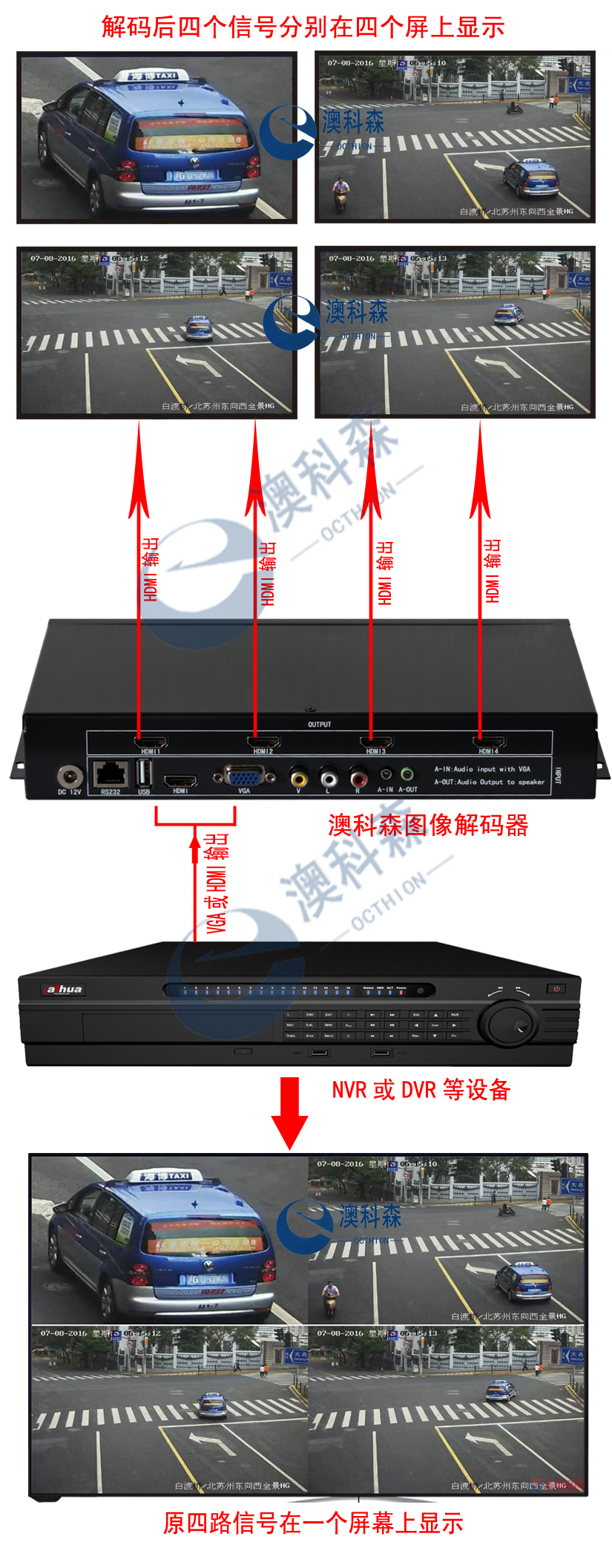

    解碼后效果：通過WS-JM9401圖像解碼器將四個或者更多個攝像頭的信號提取出來通過多路HDMI輸出至多個顯示器，使每個顯示器顯示一路攝像頭信號，按四路舉例如下圖所示：

三、實例應用

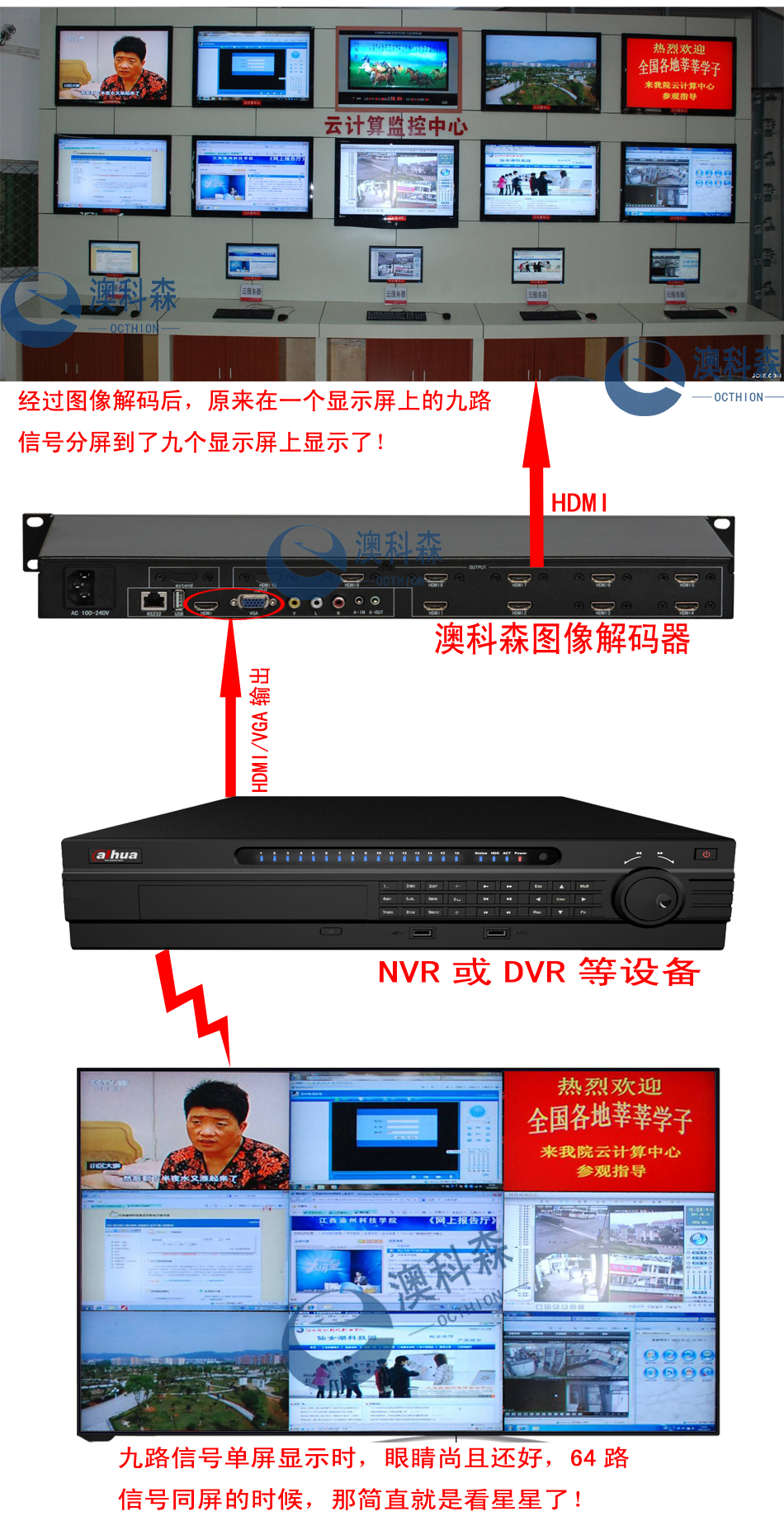

    這款圖像解碼器主要用于遠端多地多信號源匯集到一臺設備上，在一臺顯示器上集中顯示時畫面太多尺寸太小而造成監看很不方便的時候使用的。如下圖實例：
