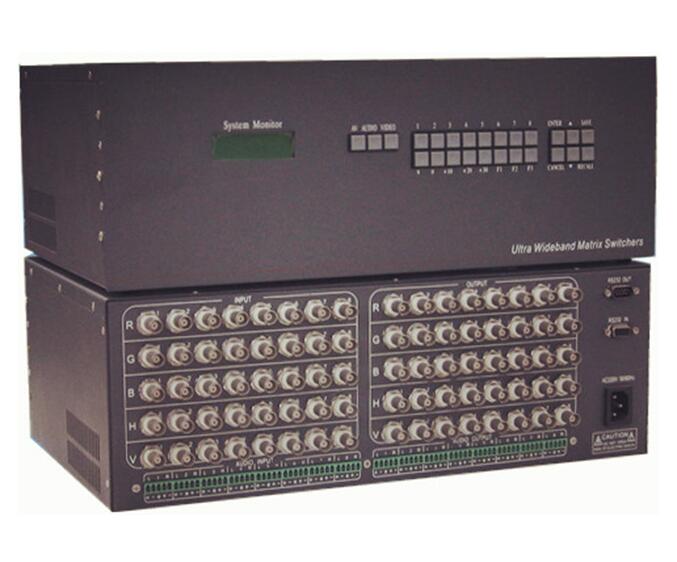

一.產品概述：

RGB系列矩陣切換器，是一款高性能的專業PC訊號切換設備，用于多個PC信號的輸入輸出交叉切換。提供獨立的RGBHV分量輸入,輸出端子。每路分量信號單獨傳輸，單獨切換。使信號傳輸衰減降至最低。圖像信號能高保真輸出。

RGB系列矩陣切換器，主要應用于廣播電視工程，多媒體會議廳，大屏幕顯示工程，電視教學，指揮控制中心等場合。

       RGB系列矩陣切換器，采用性能極高的專業矩陣處理芯片，輸出更加穩定，圖像清晰無重影。信號頻寬達380MHz，帶有斷電現場保護，LCD液晶顯示，內嵌智能控制及管理軟件，提供RS232通訊接口，可以與PC，遙控系統或各種遠端控制設備（如快思聰、CR－PGM、AMX等控制系統）配合使用。RGB系列矩陣提供連網接口，可以讓多臺RGB串連使用，以擴充多路端口。

二.技術參數：

視頻交叉開關

帶寬……………………….385MHz（-3dB）

串?dāng)_…………………...….－70dB&10MHz

視頻輸入

阻抗………………….…...75Ω

電平………………..…...…0.5～2Vp-p

連接器………………...…..BNC插座

同步信號阻抗……..….…..510Ω

視頻輸出

阻抗………………………..75

電平……………………..…0.5～2Vp-p

連接器……………………..BNC插座

同步信號阻抗……………..75Ω

音頻交叉開關

增益……………………..…非平衡0dB，平衡6dB

頻率響應………….……….20Hz－20KHz，±0.05dB

信躁比…………….…….…>90dB

通道隔離…….…….…..….>80dB & 1kHz

音頻輸入

信號類型….………….…..平衡/非平衡立體聲

連接器………………....…3.5mm的5針螺絲接線座

阻抗…………………..…..>10 kΩ,平衡/非平衡

音頻輸出

信號類型……….………..平衡/非平衡立體聲

連接器……………………3.5mm的5針螺絲接線

阻抗……………………….非平衡50Ω，平衡100Ω

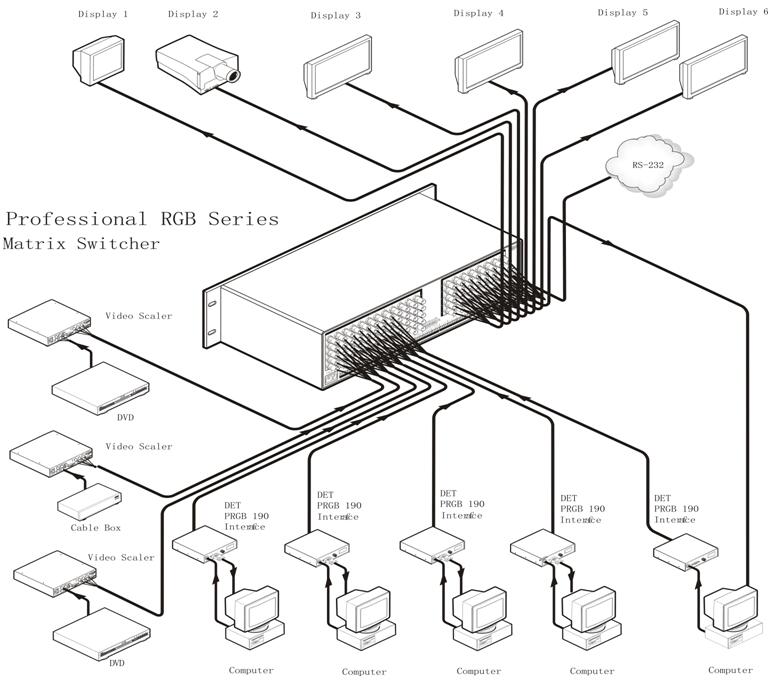

三.拓?fù)鋱D：
