一、產品概述：

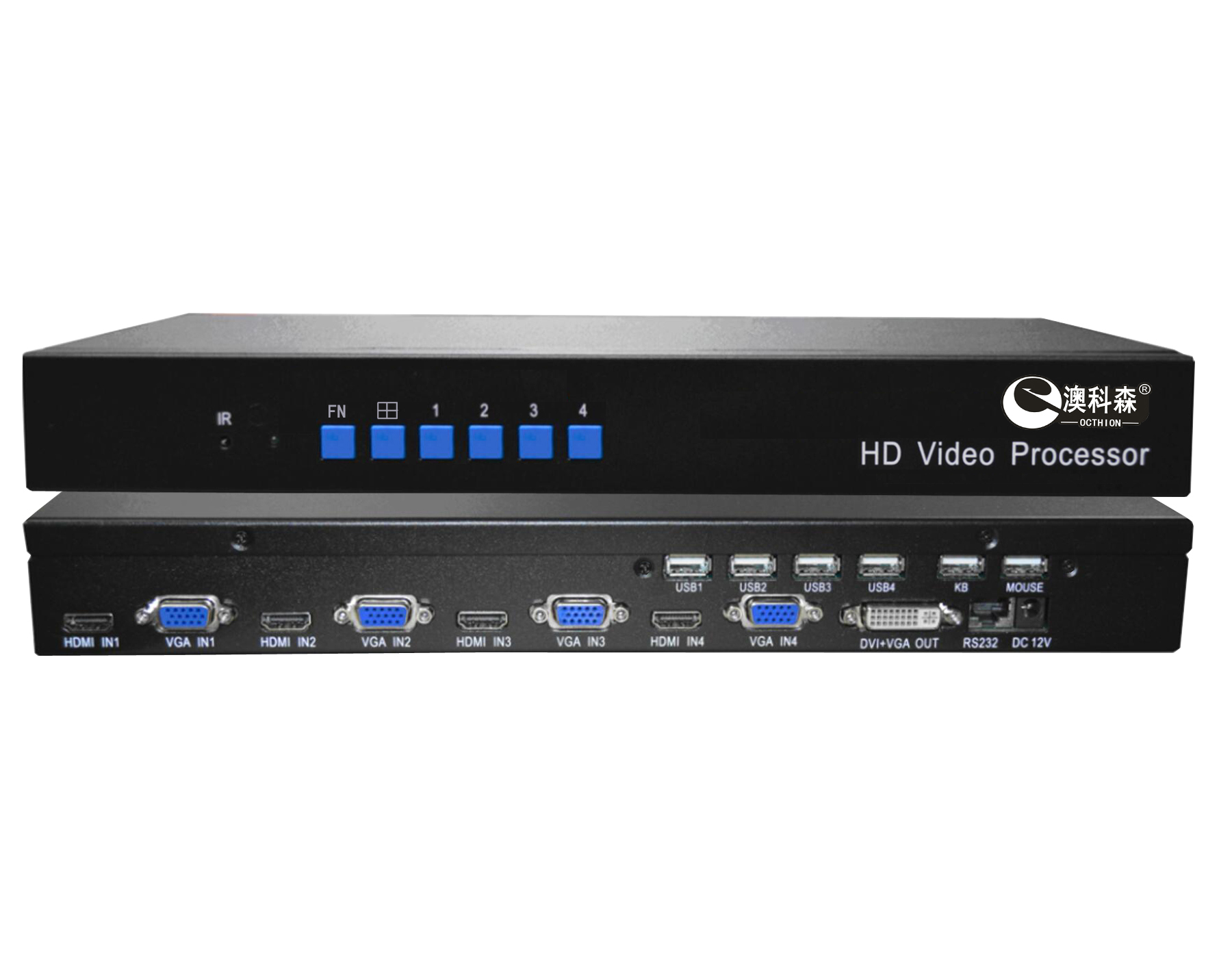

產品簡介：這是一款高性能的高清四畫面分割器，主要功能是將輸入至高清畫面分割器的4路HDMI或VGA信號轉換成一路HDMI或VGA信號輸出，使4個數字信號同時顯示在一個高清顯示單元上，并且實現HDMI或VGA信號和USB設備（如鼠標、鍵盤）的同步切換功能。這款高清畫面分割器支持投影機、液晶顯示器、DLP、等離子、全彩LED等各種帶高清接口的顯示單元。
應用場合：高清畫面分割器是目前市場上應用比較多的一款標準型產品，產品主要應用于視頻會議、教學、展覽展示等需要使用單臺顯示單元同時顯示多個高清信號的場所。
產品特色：該高清畫面分割器也是市場上唯一一款增加USB同步切換的高清畫面分割器，通過按鍵或遙控器切換到某一電腦信號全屏顯示時，相應電腦主機的USB也同步切換，實現了視頻會議需要達到同步切換鼠標、鍵盤的功能需求。
請復制以下鏈接觀看視頻效果：
http://v.youku.com/v_show/id_XMzYxOTE3NjM0OA==.html?spm=a2hzp.8244740.0.0
二、主要功能：
◇ 支持4路VGA、4路HDMI信號輸入、4路USB信號輸入；
◇ 支持1路DVI（VGA或HDMI）輸出、2路USB輸出信號支持連接鼠標和鍵盤；
◇ 圖像信號與USB同步切換，切換圖像后鼠標、鍵盤切換至該圖像相應主機，可對該圖像的主機進行直接操作；
◇ 兼容各種分辨率信號輸入，支持1920*1200超高分辨率信號輸出；
◇ 單個屏幕同時顯示4個高清HDMI數字信號，或切換信號某一信號全屏顯示；
◇ 支持圖像任意大小、任意位置、任意排列、畫外畫功能；
◇ 支持90V～264V超寬交流電壓輸入，可通用于全球任何一個國家；
◇ 支持機箱面板按扭、紅外遙控、RS-232串口以及中控控制；
◇ 支持OEM,ODM及特殊功能的定制；
◇ KVM功能為選配功能，下單時請與銷售人員溝通；
三、技術參數：
名稱 | 規格 |
HDMI/DVI輸入 |
|
輸入接口 | 4路HDMI、4路VGA，4路USB |
分辨率 | 最大支持1920*1200，向下兼容各種分辨率 |
色彩深度 | 24bit,1677萬色 |
縮放和顯示 | 無限制 |
視頻輸入 |
|
識別方式 | 自動識別 |
圖像控制 | 移動、變形、亮度、對比度、色溫； |
輸出 |
|
輸出接口 | 1路DVI（兼容HDMI或VGA輸出）輸出接顯示設備；2路USB輸出接鼠標鍵盤或其它設備 |
輸出分辨率 | 1920*1200/60HZ,可定制此分辨率以下； |
輸出刷新頻率 | 60Hz |
色彩深度 | 24bit,1677萬色 |
控制方式 | RS232 、機箱按鍵、遙控器； |
電氣特性 | 輸入電壓：交流90～260V超寬電壓 |
產品尺寸 | 340mm X 180mmX44mm |
功耗 | 最大15W |

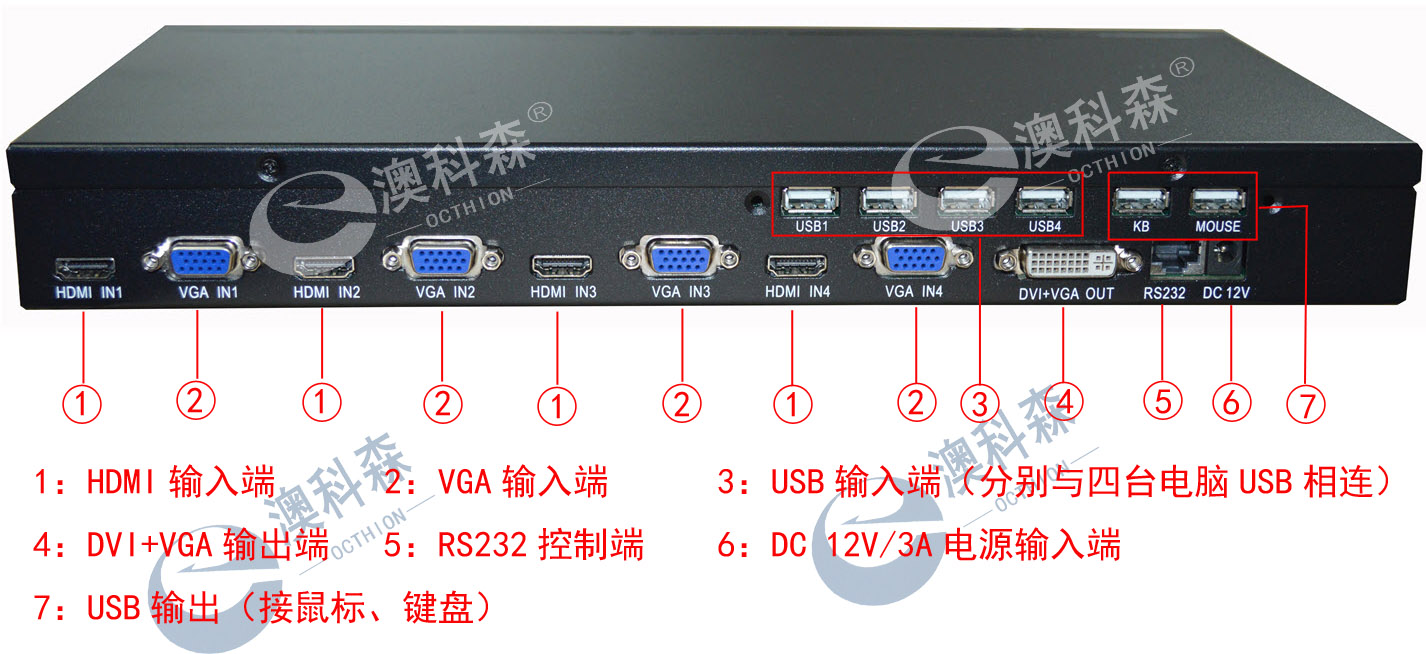

四、接口說明：

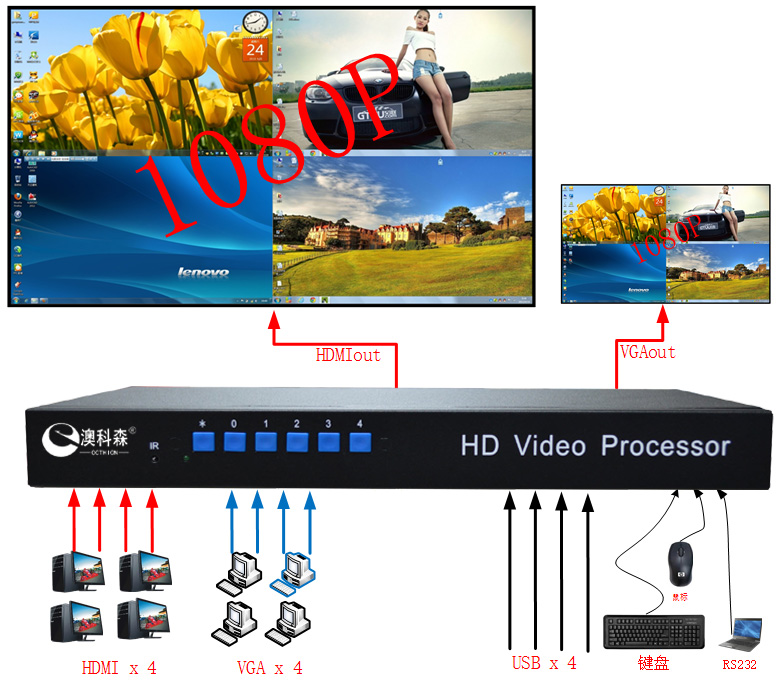

五、連接拓?fù)鋱D：
六、應用場合：
聲明：因澳科森（OCTHION）產品不定期更新，產品圖片及功能介紹僅供參考，詳情請以說明書及實物包裝為準或來電我公司咨詢。本公司保留最終的解釋權。
