一、產品概述:

這是一款經濟型的圖像旋轉切換器，也稱圖像旋轉處理器，內部采用高速圖像處理方案，該方案采用了運動偵測與補償運算、內插運算、邊緣平滑處理及雜波信號抑制等尖端處理技術，其主要功能是將一路HDMI和一路LVDS輸入信號，通過切換后實現90、180、270度的旋轉圖像輸出到顯示設備，并可以實現信號的音、視頻同步切換。

圖像旋轉處理器主要應用在大屏拼接以及豎屏圖像顯示場合，如商場廣告屏，大屏拼接監控等。

二、功能詳述:

1、輸入信號

支持1路HDMI輸入信號，最高支持1920*1080@60HZ,并向下兼容。

支持一路LVDS輸入信號（主板預留接口）, 分辨率只支持1920*1080@60HZ

2、輸出信號

支持1路HDMI輸出信號，輸出分辨率最高支持1920x1080@60HZ；

支持一路LVDS輸出信號（主板預留接口）, 分辨率只支持1920*1080@60HZ

3、切換控制

通過機箱上面板按鍵將輸入HDMI信號轉換成旋轉后的HDMI信號輸出至顯示單元，并實現視頻、音頻同步切換；

4、圖像旋轉功能

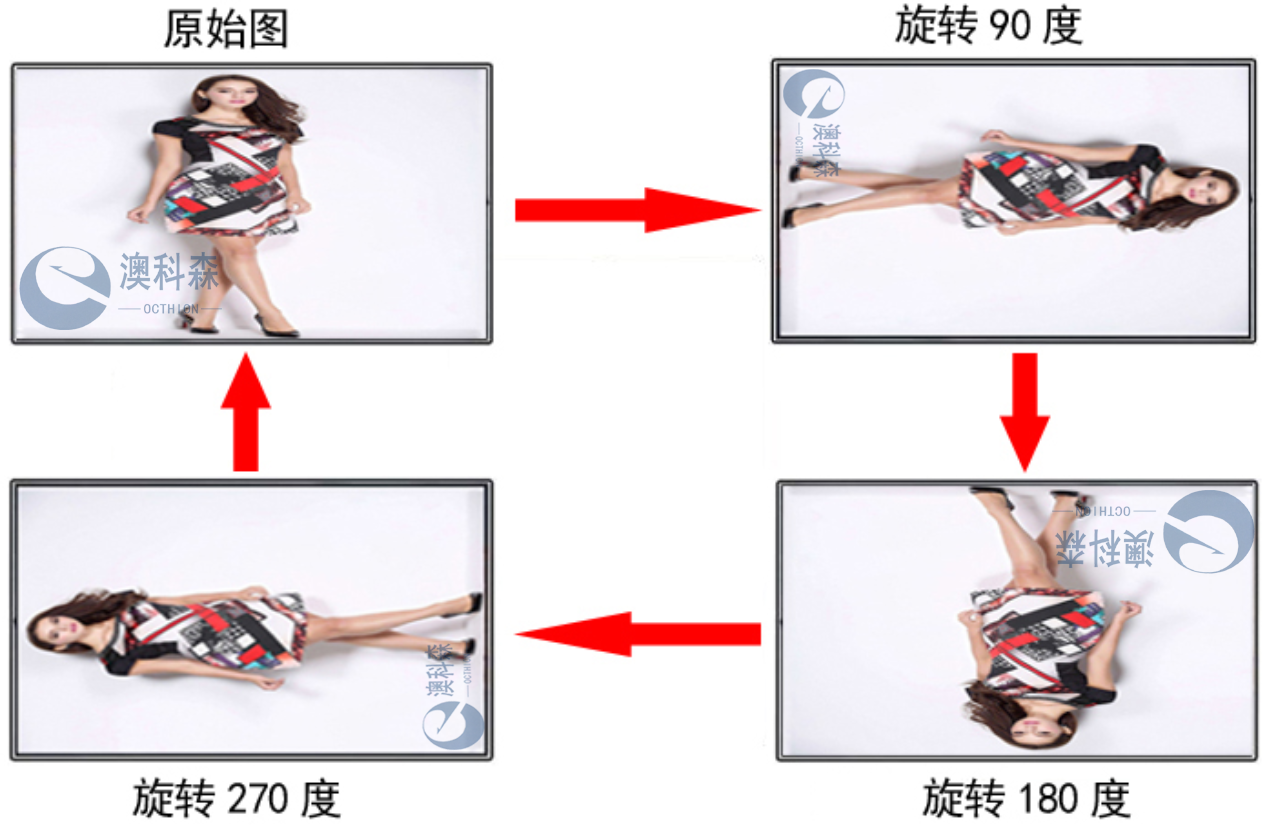

通過面板按鈕可實現圖像90度、180度、270度旋轉，按四次為一個循環。

三、技術參數：

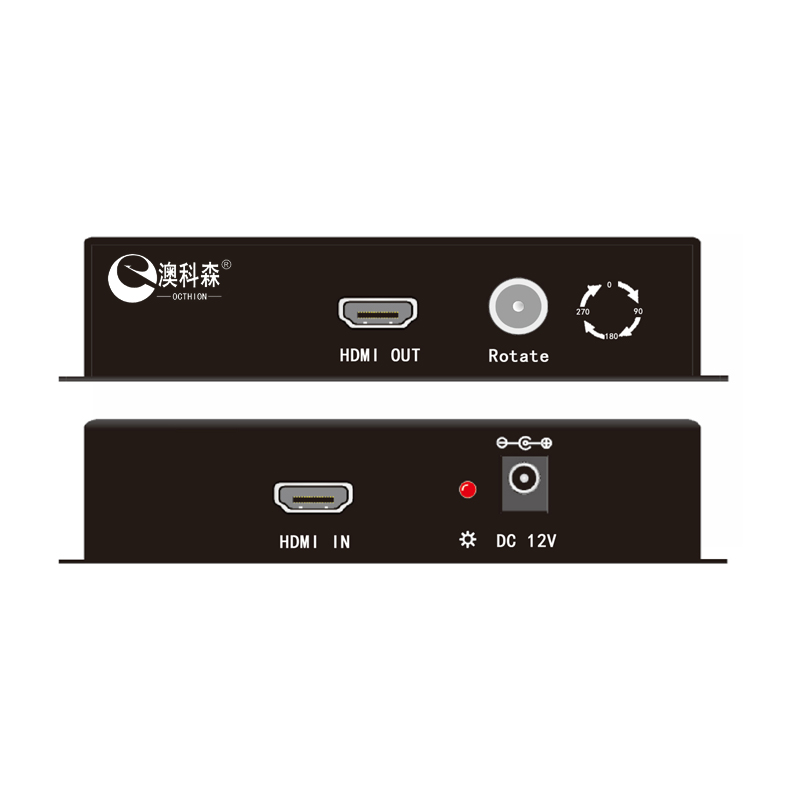

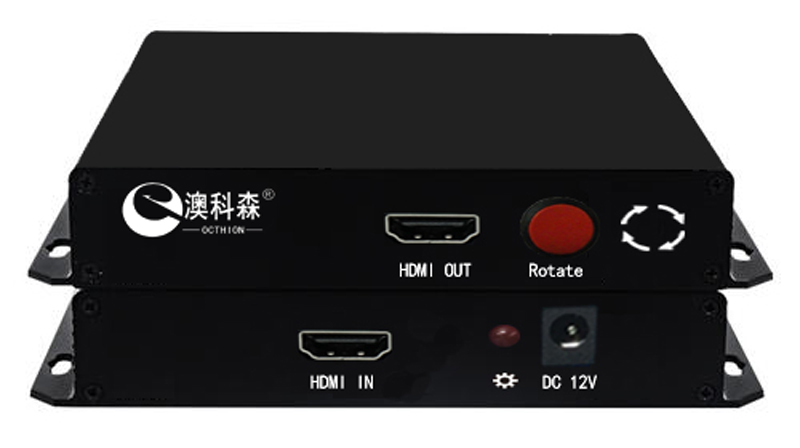

四、產品圖:

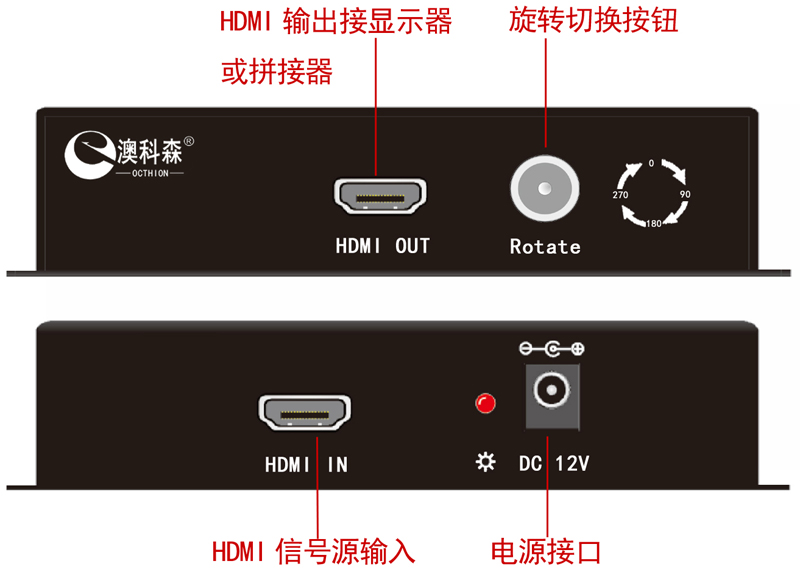

五、接口圖:

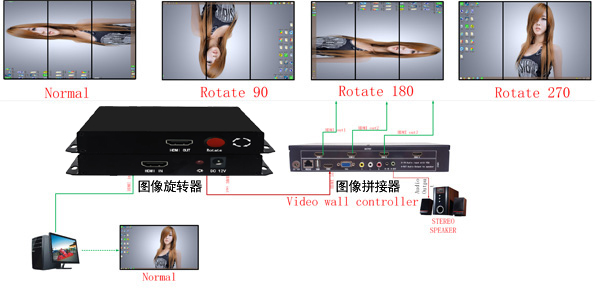

六、拓?fù)鋱D:
