一、概述：

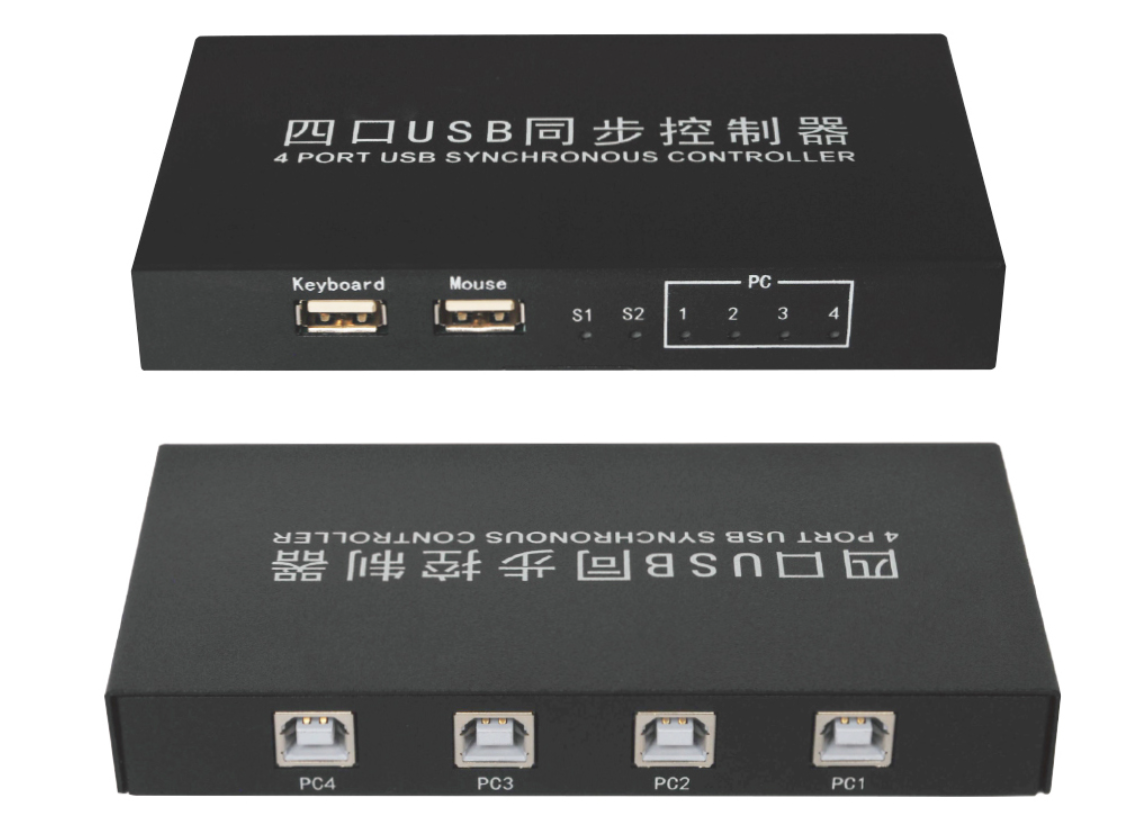

        WS-401-KM USB切換器也叫USB鼠標鍵盤共享器，打印機共享器。產品的主要功能是通過一套鍵盤、鼠標同時控制4臺電腦主機，并通過鍵盤熱鍵切換實現USB鍵鼠同步、鼠標穿越功能，使操作更加人性化。產品因其操作簡便，并且大大的減少了鍵盤使用空間，因此在辦工、游戲、自動化設備等各個領域都得到廣泛的使用。

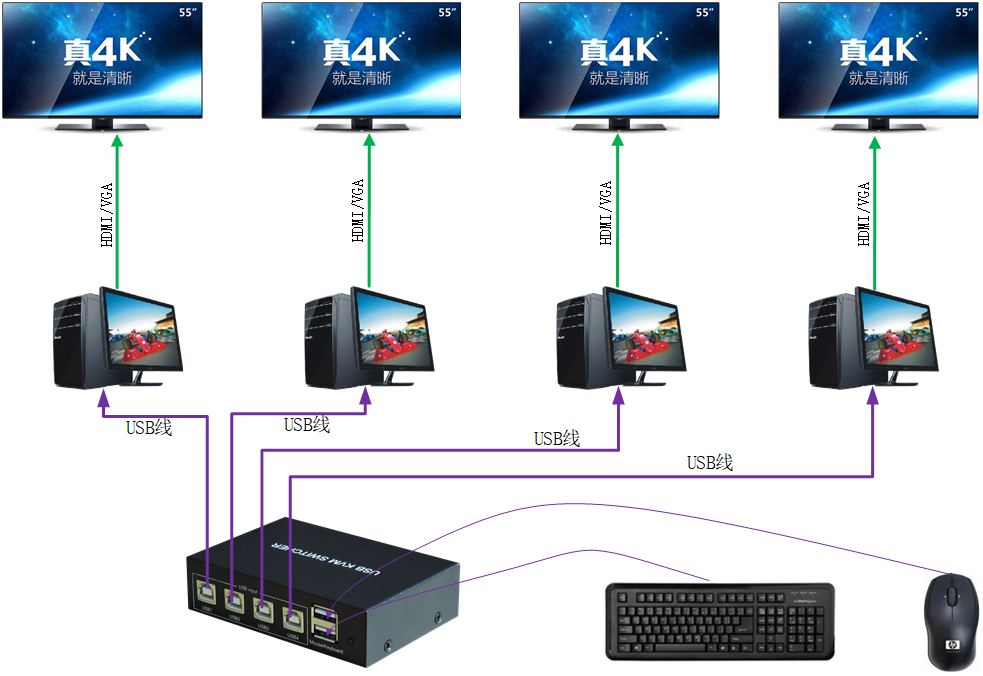

二、系統拓樸圖

三、任意切換功能
       通過鍵盤熱鍵切換，按住鍵盤上的*加1、2、3、4,鼠標、鍵盤分別切換至第1、2、3、4臺電腦主機上，鍵盤鼠標可以實現對相應的主機進行全功能操作；

四、鼠標穿越功能

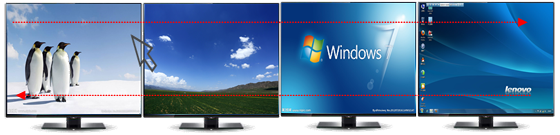

    不需要鍵盤的熱鍵切換控制，只需要鼠標往另一個屏幕移動，至邊緣后自動跳躍至下一個屏幕，并對相應主機進行全功能操作。鼠標可以自由的向左或者向右穿越，穿越后鍵盤也同步切換至相應的電腦。


鼠標可自由向左或向右至屏幕邊緣自動窗越至下一屏幕

五、同步功能

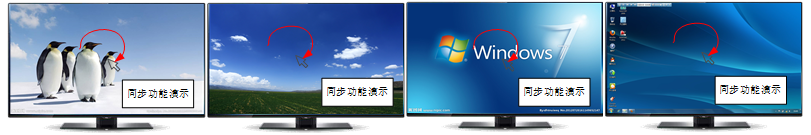

    鼠標、鍵盤只需要一個動作，4個屏幕可同時響應，如下圖所示：

             鼠標移動時4個屏幕光標同時移動，鍵盤動作明4個屏幕也同時響應

六、熱鍵控制
* + 1  : 鍵盤鼠標切換至第1臺電腦主機，LED的1號燈亮；
* + 2  : 鍵盤鼠標切換至第2臺電腦主機，LED的2號燈亮；
* + 3  : 鍵盤鼠標切換至第3臺電腦主機，LED的3號燈亮；
* + 4  : 鍵盤鼠標切換至第4臺電腦主機，LED的4號燈亮；
* + 0  : 同步功能 開/關，打開狀態1、2、3、4號LED燈全亮，4臺電腦可同時動作；
* + S  : 穿越功能開/關，打開狀態時SW燈指示燈亮，鼠標可自動穿越；

七、設備接線方式

1、通過HDMI線連接電腦和顯示器；
2、通過USB線連接WS-401-KM與電腦主機。按顯示器從左向右，對應的電腦主機按順序接USB1、USB2、USB3、USB4，以方便操作。
3、鼠標、鍵盤連接Mouse/Keyboard.
