一、產品簡介：

車載AHD四畫面分割器，支持4路AHD同軸高清攝像頭信號輸入，用戶可以根據自己的需要，切換不同的分割模式顯示輸出到屏幕上。支持四畫面分割顯示、三畫面分割顯示、二畫面分割顯示和單畫面全屏顯示；支持四畫面與單畫面輪巡顯示（時間間隔0～99秒可設置）。

二、產品特點：

◇ H.264 視頻壓縮標準；

◇ 菜單語言支持：中文和英文（可定制其他國家語言）。

◇ 高解析度1920x1080(高清AHD攝像頭輸入分辨率和VGA輸出分辨率)；

◇ 支持 AHD 1080P/ AHD 720P/ 960H/ CVBS 多種視頻格式混合輸入；

◇ VGA高清輸出分辨率支持：1920x1080、1280x720、 1024x768、 800x600 (可定制其他輸出分辨率)。

◇ CVBS視頻輸出分辨率： PAL 制式720x576，NTSC 制式 720x480。

◇ 支持 AHD/ CVBS 視頻信號的不同制式 PAL/NTSC 混合輸入（自動適應制式）；

◇ 畫面全實時顯示（60 或 50 幀/秒），可以將 4 路攝像頭畫面同時在一個屏幕上顯示；

◇ 每路輸入的攝像頭畫面，可以獨立設置亮度、對比度、飽和度、色度和銳度；

◇ 攝像頭畫面可以設置左右鏡像功能和上下翻轉功能；

◇ 視頻輸出，可以調節上邊距、下邊距、左邊距和右邊距的縮放顯示，可以適應不同屏幕飽滿顯示，畫面不被切割；

◇ 視頻丟失信息顯示，時間標題顯示和通道字符標題顯示（可以通過菜單設置打開/ 關閉標題顯示）；

◇ 斷電記憶保存功能，當機器斷電后再恢復通電時，機器將顯示最后設置畫面；

◇ 輸入電壓支持 8-36V 寬電壓范圍

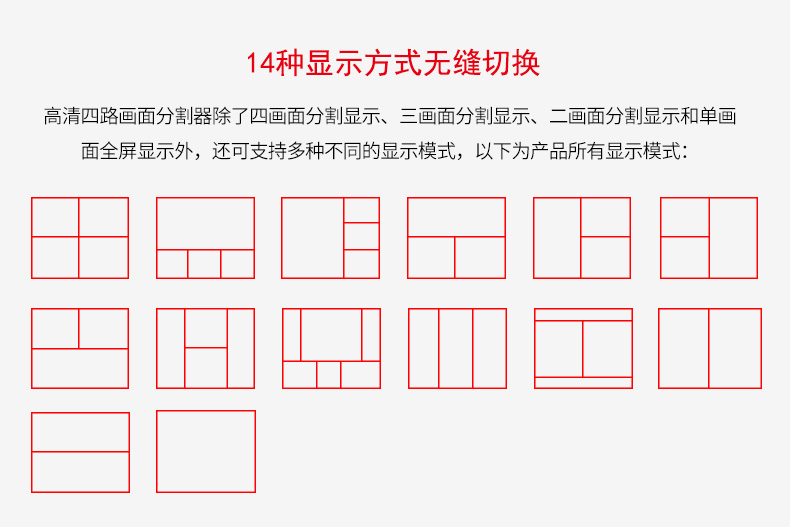

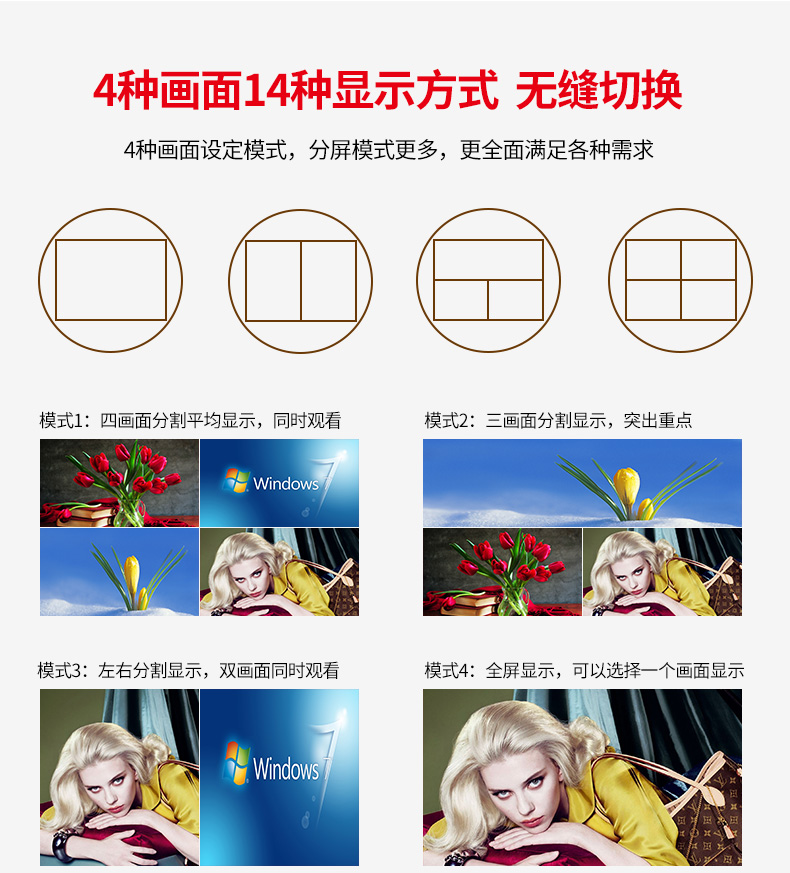

三、顯示模式

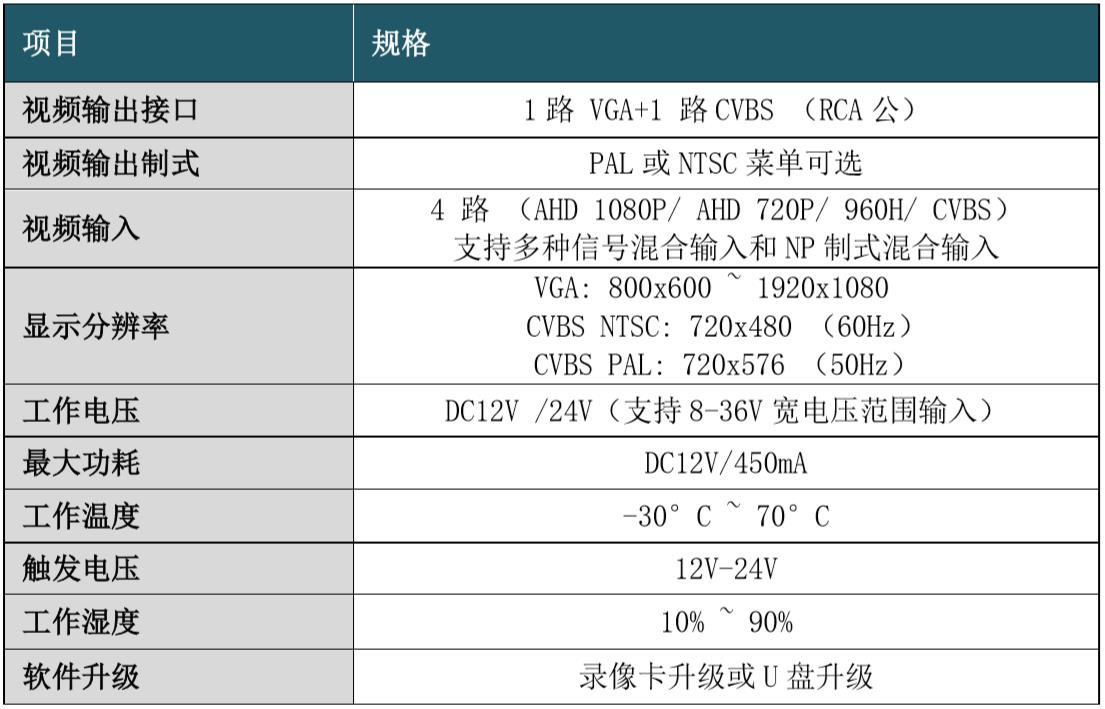

四、技術參數：

五、面板及接口說明：

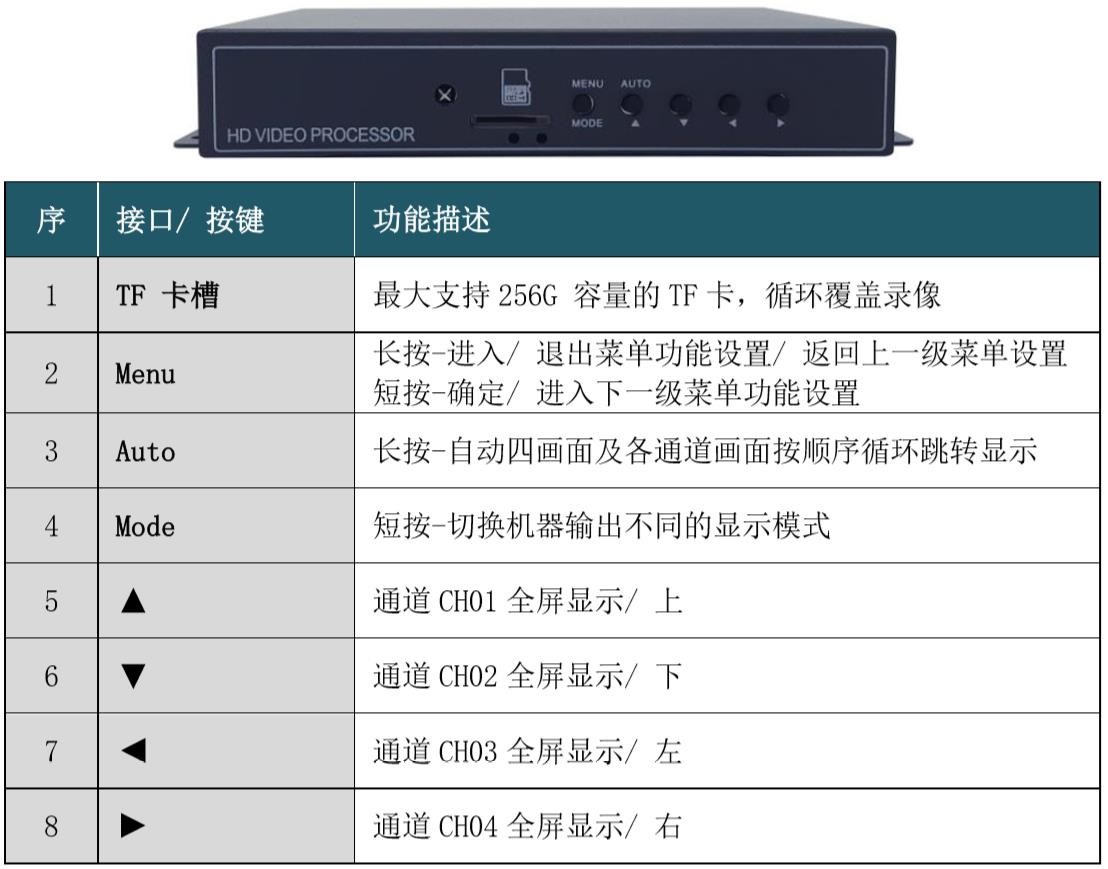

      1）前面板按鍵說明

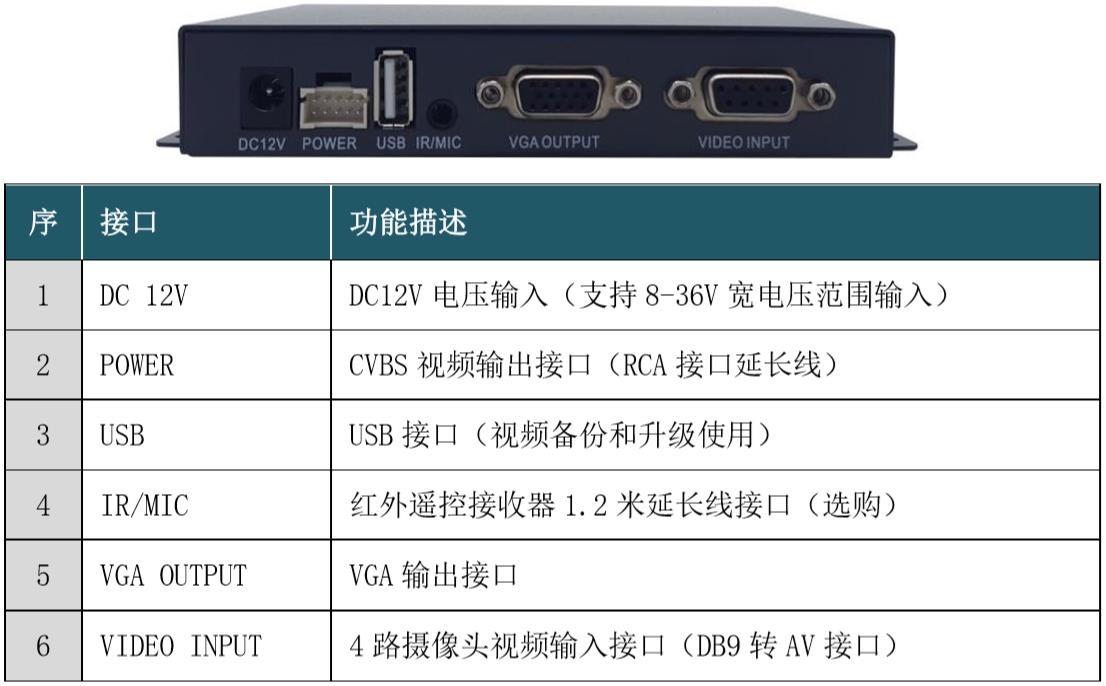

2) 后尾板接口說明：
