一．特點介紹：

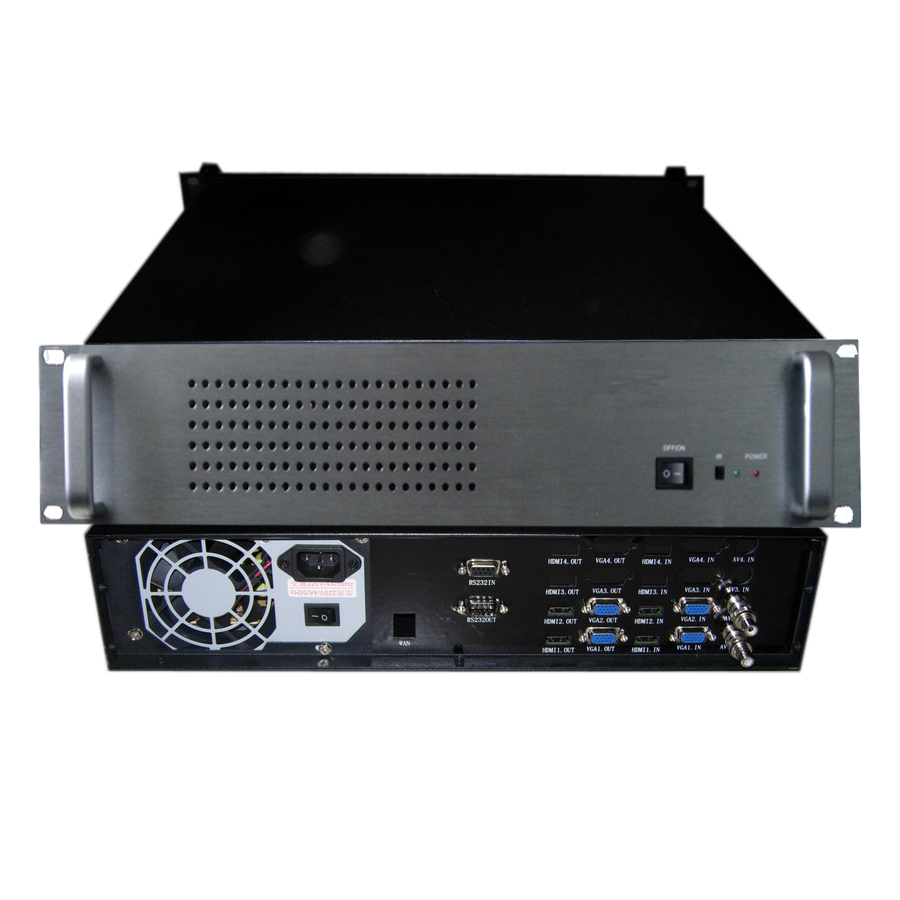

WS-8H99**系列HDMI/DVI / AV / VGA分割器是專業化的視頻處理與控制設備，能夠在高分辨率的平板顯示設備上以多窗口模式同時顯示多路HDMI/DVI / AV / VGA畫面信息。
WS-8H99**高清畫面分割器采用純硬件結構設計，無操作系統，整個系統完全封閉式運行，不需要電腦和啟動軟件等操作, 非常簡便, 穩定性高, 輸出圖形質量好, 穩定性大大高于基于WINDOWS操作系統的“計算機＋板卡”方式和基于嵌入式結構設計、內嵌專用操作系統方式的傳統控制器, 上電即 可工作，啟動時間小于5秒鐘，穩定性高。
WS-8H99**系列分割器可接受多路HDMI/DVI / AV / VGA信號，并按用戶要求對輸入信號進行視窗大小、顯示位置、圖像比例等方面的調整和變換，最終輸出HDMI 信號。
WS-8H99**高清畫面分割器提供可視化的操控軟件,方便進行各種信號切換,實現窗口漫游，疊加，縮放，畫外畫平鋪,窗口透視等功能,同時提供多種預設的操作模式。
WS-8H99**采用專用工控機箱，在提高系統可靠性方面做了許多特殊設計，可靠性大大優于基于PC的其他系統。
WS-8H99**高清畫面分割器特別針對目前顯示器件的數字平板化,大尺寸化應用, 解決目前市面上信號在大尺寸平板顯示設備上出現的馬賽克, 粗糙大顆粒等畫質問題。
WS-8H99**高清畫面分割器采用模塊化設計，根據客戶的具體需要，增減不同的功能模塊。以最優的性能價格比來滿足客戶的要求?？梢愿鶕?jù)用戶的實際需求配置成從2分割到16分割的不同輸入信號通道。
二．工作原理:
WS-8H99**高清畫面分割器(又稱多窗控制器，視頻分割器，HDMI/DVI / AV / VGA分屏器，畫面分割器)主要功
能是在高分辨率的顯示設備(平板/投影機)上以全屏或九窗口模式顯示多路HDMI/DVI / AV / VGA等視頻信息，也就是將16路HDMI/DVI / AV / VGA畫面，每一個全畫面縮小成1/16的畫面大小并放置于不同位置從而在監視器上組合成16畫面分割顯示。WS-8H1601高清畫面分割器是一款專業化的高端圖像處理設備，能夠在一個顯示終端上同時九個動態畫面.
三．工作特點:
WS-8H99**高清畫面分割器采用了運動偵測與補償運算、內插運算、邊緣平滑處理及雜波信號抑制等尖端處理技術，可將普通PAL/NTSC 隔行掃描視頻信號轉變?yōu)橹鹦袙呙璧母弋?huà)質、高分辨率的完全實時高清電視和計算機圖像信號再進行分割處理。圖像質量好、流暢、完全實時。提供多種顯示模式,可以實現窗口漫游，窗口疊加，縮放，畫外畫平鋪,畫中畫,窗口透視等功能,并且預設多種模式,用戶還可以自行定義預 存模式.
四. 應用范圍:
WS-8H99**高清畫面分割器廣泛應用于：監控、指揮、調度系統、公安、消防、軍事、氣象、鐵路、航空等監控系統中、視訊會議、查詢系統等。
五．技術參數：
名稱規格 | 6路 | 8路 | 9路 | 10路 | 12路 | 16路 |
型號 | WS-8H9906 | WS-8H9908 | WS-8H9909 | WS-8H9910 | WS-8H9912 | WS-8H9916 |
輸入信號 | HDMI /DVI/ AV / VGA 分辯率：1080P兼容以下 |
輸出信號 | 一路HDMI (1080P@60Hz) |
操作方式 | 標準RS232端口(隨機提供系統操控調試軟件),遙控器 |
顯示模式 | 多種顯示模式,可以通過操控軟件隨時調整,所見即所得 |
系統控制軟件 | 隨機配送 |
功耗 | 15W/路 |
供電 | 180-240VAC, 50Hz |
工作溫度 | 0-60攝氏度 |
工作濕度 | 15-85% |
機箱規格 | 3U標準機箱—根據輸入通道不同選擇不同機箱 |
機箱尺寸 | 3U/430mm(長）×250mm（寬）×130mm（高） |
重量 | 大約10KG |
聲明：因澳科森（OCTHION）產品不定期更新，產品圖片及功能介紹僅供參考，詳情請以說明書及實物包裝為準或來電我公司咨詢。本公司保留最終的解釋權。
